《宏源振动》振动电机二维分析的简化，
发布时间：2020-11-18 点击量：173

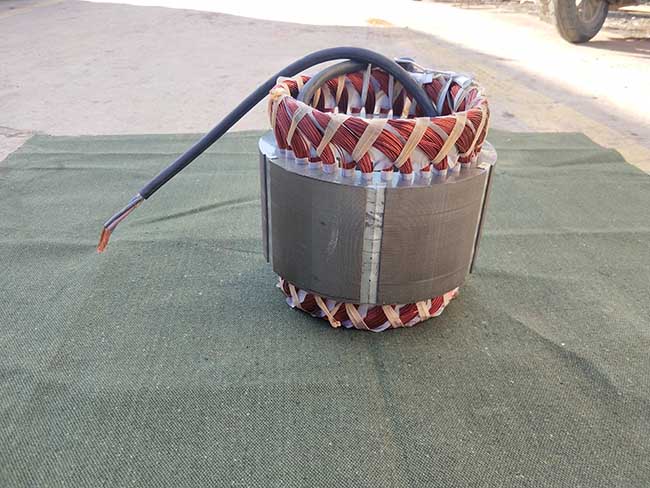

电机横向长度远比气隙大、电枢绕组是三相集中式绕组、绕组端部较短和铁芯均为叠片结构。
为了便于计算，节省运算时间，故采用二维的有限元分析，并做简化假设如下:
1.认为磁场沿轴向均匀分布，即电流密度矢量J和矢量磁位A都只有轴向分量:J=JZ,A=AZ。
2.认为电机外壳以外的磁场很弱，可以忽略不计，电枢和磁极外表面都可近似为一零矢量的等磁位面积，即A=0
为了便于计算，节省运算时间，故采用二维的有限元分析，并做简化假设如下:
1.认为磁场沿轴向均匀分布，即电流密度矢量J和矢量磁位A都只有轴向分量:J=JZ,A=AZ。
2.认为电机外壳以外的磁场很弱，可以忽略不计，电枢和磁极外表面都可近似为一零矢量的等磁位面积，即A=0
3.假设导体内的电流均匀分布，电流载荷通过输入电流密度来实现。13072684455（微信同步）
4.假设铁芯的磁导率是各向同性的，不计磁滞效应，同时也忽略涡流效应。
基于上述假设条件，建立的一个悬浮电磁铁模块下的有限元分析模型。
模型中包括16对定子极和一个悬浮电磁铁模块，可将悬浮电磁铁两侧的横向边端效应考虑在内。
一个悬浮电磁铁模块由12个悬浮电磁铁组成，包括10个中间电磁铁和2个端部电磁铁。
中间电磁铁极面开有发电机槽，端部电磁铁极面不开槽，极面宽度也只有中间电磁铁极面宽度的1/2。
4.假设铁芯的磁导率是各向同性的，不计磁滞效应，同时也忽略涡流效应。
基于上述假设条件，建立的一个悬浮电磁铁模块下的有限元分析模型。
模型中包括16对定子极和一个悬浮电磁铁模块，可将悬浮电磁铁两侧的横向边端效应考虑在内。
一个悬浮电磁铁模块由12个悬浮电磁铁组成，包括10个中间电磁铁和2个端部电磁铁。
中间电磁铁极面开有发电机槽，端部电磁铁极面不开槽，极面宽度也只有中间电磁铁极面宽度的1/2。
